Pada era teknologi yang semakin canggih, penggunaan sensor gas menjadi sangat penting dalam berbagai aplikasi, mulai dari industri hingga keperluan rumah tangga. Salah satu sensor gas yang sering digunakan adalah Modul Sensor Gas MQ-7. Modul Sensor Gas MQ-7 adalah sebuah sensor berbasis semikonduktor yang dirancang khusus untuk mendeteksi keberadaan gas karbon monoksida (CO) di udara. Sensor ini termasuk dalam seri MQ yang diproduksi oleh Hanwei Electronics, sebuah perusahaan terkenal dalam pembuatan sensor gas berkualitas. MQ-7 bekerja dengan mengubah konsentrasi gas menjadi sinyal listrik yang dapat diukur. Sensor ini banyak digunakan dalam sistem deteksi kebocoran gas, alat monitoring udara, dan perangkat keamanan industri karena sensitivitasnya yang tinggi terhadap CO.
Karakteristik Utama Modul Sensor Gas MQ-7
1. Modul ini dirancang untuk mendeteksi gas karbon monoksida (CO) secara akurat.
2. Rentang deteksi gas yang dapat dideteksi adalah antara 20 hingga 2000 ppm (parts per million).
3. Sensor ini bekerja dengan tegangan operasi sebesar 5V DC.
4. Konsumsi daya dari modul ini sekitar 150 mA, sehingga cukup efisien untuk berbagai aplikasi.
5.Output yang dihasilkan berupa sinyal analog (0–5V) dan juga sinyal digital (HIGH/LOW).
6. Modul memerlukan waktu pemanasan awal (preheat) minimal 24 jam agar dapat mencapai stabilitas pengukuran yang optimal.
7. Sensor ini dapat beroperasi dalam rentang suhu antara -10°C hingga 50°C.
8. Kelembaban maksimum yang dapat ditoleransi oleh sensor ini adalah hingga 95% RH (Relative Humidity).
Cara Kerja Modul Sensor Gas MQ-7
Sensor MQ-7 menggunakan prinsip resistansi variabel berdasarkan konsentrasi gas. Di dalamnya terdapat bahan semikonduktor berbasis timah oksida (SnO₂), yang memiliki resistansi tinggi di udara bersih. Ketika gas CO terdeteksi, resistansi bahan ini akan menurun, menghasilkan perubahan tegangan yang dapat diukur.
Proses Deteksi Gas MQ-7
1. Pemanasan Awal (Preheat)
- Sebelum digunakan, sensor harus dipanaskan terlebih dahulu selama 24–48 jam untuk mencapai stabilitas.
- Proses ini diperlukan karena bahan semikonduktor membutuhkan suhu tertentu agar sensitivitasnya optimal.
2. Interaksi Gas dengan Sensor
- Ketika gas CO bersentuhan dengan permukaan sensor, terjadi reaksi kimia yang mengubah resistansi bahan semikonduktor.
- Semakin tinggi konsentrasi CO, semakin rendah resistansi yang dihasilkan.
3. Konversi Sinyal
- Perubahan resistansi diubah menjadi sinyal listrik oleh sirkuit internal modul.
- Output analog (0–5V) dapat dibaca oleh mikrokontroler seperti Arduino atau Raspberry Pi.
- Output digital (HIGH/LOW) aktif ketika konsentrasi gas melebihi threshold yang ditentukan.
Komponen Modul Sensor Gas MQ-7
1. Sensor MQ-7 (Elemen Deteksi)
- Berbentuk tabung kecil dengan elemen pemanas dan lapisan SnO₂.
2. Sirkuit Pengkondisi Sinyal
- Menguatkan sinyal dari sensor dan mengubahnya ke format yang dapat dibaca.
3. Potensiometer (Adjustable Threshold)
- Digunakan untuk mengatur sensitivitas output digital.
4. LED Indikator
- Menunjukkan status daya dan deteksi gas.
5. Pin Konektor
- VCC: Tegangan input (5V)
- GND: Ground
- DO: Output digital (HIGH/LOW)
- AO: Output analog (0–5V)
Cara Menggunakan Modul Sensor Gas MQ-7
Alat dan Komponen yang Dibutuhkan:
- Arduino (Uno, Nano, dsb.)
- Sensor gas MQ-7
- Breadboard
- Kabel jumper
- Resistor 10k ohm (jika diperlukan untuk output analog)
- Sumber daya (USB atau adaptor 5V)
Langkah-langkah Pengkabelan Modul Sensor Gas MQ-7
Kenali Pin Modul MQ-7:
- VCC: Tegangan input (biasanya 5V)
- GND: Ground
- AOUT: Output analog
- DOUT: Output digital (berbasis ambang batas tertentu)
(Beberapa modul MQ-7 juga memiliki pin H-E dan H-A untuk pemanasan, tapi versi umum sudah diatur otomatis melalui IC)
Sambungkan Power:
- VCC MQ-7 → 5V Arduino
- GND MQ-7 → GND Arduino
Sambungkan Output Sensor:
- AOUT MQ-7 → A0 Arduino
(Untuk membaca nilai gas secara analog)
(Opsional): DOUT MQ-7 → D2 Arduino
(Jika ingin menggunakan output digital dengan ambang batas dari potensiometer modul)

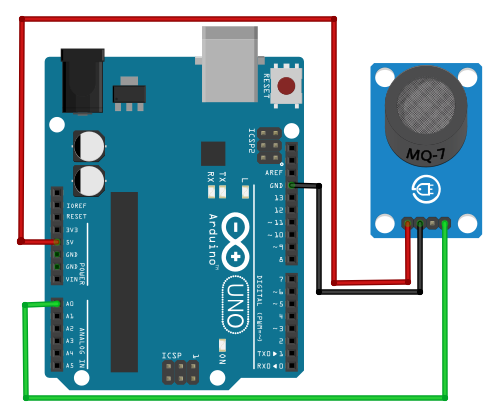

Rangkaian Dasar dengan Arduino
const int analogPin = A0;
const int digitalPin = 8;
void setup() {
Serial.begin(9600);
pinMode(digitalPin, INPUT);
}
void loop() {
int analogValue = analogRead(analogPin);
int digitalValue = digitalRead(digitalPin);
Serial.print("Nilai Analog: ");
Serial.print(analogValue);
Serial.print(" | Status Digital: ");
Serial.println(digitalValue);
delay(1000);
}
2. Kalibrasi Sensor
- Letakkan sensor di udara bersih dan catat nilai analog baseline.
- Ekspos sensor ke gas CO (dalam lingkungan terkontrol) dan amati perubahan nilainya.
- Atur potensiometer untuk menentukan threshold deteksi.
3. Interpretasi Data
- Nilai analog tinggi (>500) menunjukkan konsentrasi CO tinggi.
- Output digital akan HIGH jika gas terdeteksi melebihi batas yang ditentukan.
Aplikasi Modul Sensor Gas MQ-7
1. Detektor Kebocoran Gas di Rumah
- Memantau kadar CO dari kompor gas atau pemanas air.
2. Sistem Keamanan Industri
- Mendeteksi kebocoran gas di pabrik atau laboratorium kimia.
3. Alat Monitoring Kualitas Udara
- Digunakan di kendaraan atau ruangan tertutup untuk memastikan udara aman.
4. Perangkat Wearable untuk Keselamatan Pekerja
- Dipasang di helm atau seragam pekerja di lingkungan berisiko tinggi.
Kelebihann Modul Sensor Gas MQ-7
1. Sensor ini memiliki sensitivitas yang tinggi terhadap gas karbon monoksida (CO), sehingga mampu mendeteksi keberadaan CO dengan akurasi yang baik.
2. Harganya terjangkau, membuatnya ideal untuk berbagai proyek DIY maupun aplikasi skala industri kecil.
3. Modul ini mudah diintegrasikan dengan mikrokontroler seperti Arduino, ESP32, atau Raspberry Pi.
4. Dilengkapi dengan output analog dan digital, sehingga memberikan fleksibilitas dalam pemrosesan sinyal.
Kekurangan Modul Sensor Gas MQ-7
1. Modul ini membutuhkan waktu pemanasan awal yang cukup lama, yaitu minimal 24 jam, agar menghasilkan pembacaan yang stabil.
2. Sensor ini rentan terhadap perubahan kelembaban dan suhu ekstrem, yang dapat memengaruhi akurasi pembacaan.
3. MQ-7 tidak sepenuhnya spesifik untuk CO, karena dapat merespons gas lain yang mungkin hadir di lingkungan sekitar.
Baca juga : Apa Itu Modul Sensor Warna TCS3200? Fungsi dan Cara Kerja
Tips Memaksimalkan Kinerja MQ-7
1. Simpan sensor di tempat yang kering dan bebas debu untuk menjaga kepekaan dan memperpanjang umur sensor.
2. Hindari paparan langsung terhadap suhu ekstrem, karena kondisi tersebut dapat memengaruhi akurasi pembacaan sensor.
3. Lakukan kalibrasi secara berkala agar sensor tetap memberikan hasil yang konsisten dan akurat.
4. Gunakan filter udara jika diperlukan untuk meminimalkan gangguan dari gas lain yang tidak diinginkan.
Perbandingan MQ-7 dengan Sensor Gas Lainnya
Faktor yang Mempengaruhi Akurasi Sensor MQ-7
1. Suhu dan Kelembaban
Sensor MQ-7 bekerja optimal pada suhu 10°C–50°C dengan kelembaban di bawah 95% RH. Jika digunakan di lingkungan yang terlalu lembab atau panas, sensitivitasnya dapat menurun.
- Dampak suhu tinggi
Bahan semikonduktor pada sensor bisa menjadi terlalu aktif, sehingga berisiko menghasilkan false positive atau pembacaan yang tidak akurat.
- Dampak kelembaban tinggi
Uap air berlebih dapat mengganggu proses reaksi kimia pada permukaan sensor, yang berakibat pada turunnya akurasi pendeteksian gas.
Solusi:
- Gunakan casing pelindung jika sensor dipasang di area terbuka.- Tambahkan modul dehumidifier jika diperlukan.
2. Kontaminasi Gas Lain
Meskipun MQ-7 dikhususkan untuk CO, gas lain seperti hidrogen (H₂), metana (CH₄), dan alkohol dapat memengaruhi pembacaannya.
Contoh Kasus:
- Jika sensor terpapar asap rokok (yang mengandung berbagai senyawa kimia), nilai analog bisa meningkat meskipun CO rendah.
Solusi:
- Gunakan filter karbon aktif untuk mengurangi gas pengganggu.
- Lakukan kalibrasi di lingkungan dengan gas target (CO murni) jika memungkinkan.
3. Efusi dan Difusi Gas
Gas CO membutuhkan waktu untuk menyebar dan mencapai elemen sensor. Jika aliran udara terhalang, respons sensor menjadi lambat.
Solusi:
- Pasang sensor di lokasi dengan sirkulasi udara baik.
- Hindari penempatan di sudut ruangan yang tertutup.
