Sensor warna berperan penting untuk berbagai aplikasi, mulai dari industri manufaktur hingga proyek-proyek IoT. Salah satu sensor warna yang populer digunakan adalah TCS3200. Sensor ini memiliki akurasi dan kemampuan dalam mendeteksi berbagai warna dengan cepat. Modul TCS3200 adalah sebuah sensor warna berbasis IC (Integrated Circuit) yang mampu mendeteksi warna dari suatu objek dengan mengukur intensitas cahaya merah, hijau dan biru (RGB). Sensor ini bekerja dengan mengonversi cahaya yang diterima menjadi frekuensi sinyal digital, sehingga memudahkan mikrokontroler seperti Arduino untuk memproses data warna. Sensor warna terdiri dari array photodioda yang dilengkapi dengan filter RGB, memungkinkan untuk membedakan warna dengan presisi tinggi.
Spesifikasi Teknis TCS3200
Fungsi Modul Sensor Warna TCS3200
1. Mendeteksi Warna Objek
Sensor ini dapat mengenali warna suatu benda dengan memancarkan cahaya putih (dari LED onboard) ke objek, lalu menangkap pantulan cahaya tersebut melalui fotodioda.
2. Mengukur Intensitas Cahaya RGB
TCS3200 mampu memisahkan komponen warna merah, hijau, dan biru, lalu mengubahnya menjadi sinyal frekuensi dengan filter RGB yang terintegrasi.
3. Kompatibilitas dengan Mikrokontroler
Sensor ini mudah dihubungkan ke Arduino, Raspberry Pi, atau mikrokontroler lainnya karena outputnya berupa sinyal frekuensi digital.
4. Aplikasi dalam Industri dan Edukasi
- Industri: Sorting barang berdasarkan warna (seperti permen, botol plastik).
- Robotika: Line follower berbasis warna.
- Edukasi: Projek sains tentang pengenalan warna.
Prinsip Kerja TCS3200
Anda perlu melihat komponen utamanya untuk memahami cara kerja dari sensor warna TCS3200. Berikut ini beberapa komponen utamanya yang perlu Anda ketahui:
1. Array Fotodioda dengan Filter Warna
TCS3200 memiliki 64 fotodioda yang terbagi menjadi:
- 16 fotodioda dengan filter merah
- 16 fotodioda dengan filter hijau
- 16 fotodioda dengan filter biru
- 16 fotodioda tanpa filter (clear)
Filter ini memungkinkan sensor hanya menerima panjang gelombang tertentu dari cahaya yang dipantulkan objek.
2. Proses Konversi Cahaya ke Frekuensi
Ketika cahaya mengenai photodioda, sensor akan menghasilkan arus listrik yang sebanding dengan intensitas cahaya. Arus ini akan diubah menjadi sinyal frekuensi PWM (Pulse Width Modulation) yang dapat dibaca oleh mikrokontroler.
3. Pemilihan Mode Warna

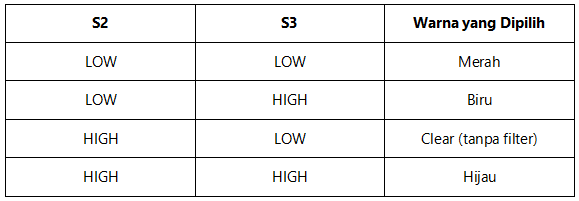

TCS3200 memiliki pin S0 dan S1 untuk mengatur skala frekuensi output, serta S2 dan S3 untuk memilih filter warna (merah, hijau, biru, atau tanpa filter).
4. Pembacaan Data oleh Mikrokontroler
Mikrokontroler (misalnya Arduino) akan membaca frekuensi output dari TCS3200 dan mengubahnya menjadi nilai RGB untuk diolah lebih lanjut.
Cara Menggunakan TCS3200 dengan Arduino
1. Rangkaian Hardware
Hubungkan modul TCS3200 ke Arduino sebagai berikut:
2. Upload Program Arduino
Gunakan kode berikut untuk membaca nilai RGB dari sensor:
#define S0 4
#define S1 5
#define S2 6
#define S3 7
#define OUT 8
int red, green, blue;
void setup() {
pinMode(S0, OUTPUT);
pinMode(S1, OUTPUT);
pinMode(S2, OUTPUT);
pinMode(S3, OUTPUT);
pinMode(OUT, INPUT);
// Set frekuensi scaling ke 20%
digitalWrite(S0, HIGH);
digitalWrite(S1, LOW);
Serial.begin(9600);
}
void loop() {
// Baca nilai merah
digitalWrite(S2, LOW);
digitalWrite(S3, LOW);
red = pulseIn(OUT, LOW);
// Baca nilai hijau
digitalWrite(S2, HIGH);
digitalWrite(S3, HIGH);
green = pulseIn(OUT, LOW);
// Baca nilai biru
digitalWrite(S2, LOW);
digitalWrite(S3, HIGH);
blue = pulseIn(OUT, LOW);
// Tampilkan hasil di Serial Monitor
Serial.print("Red: "); Serial.print(red);
Serial.print(" Green: "); Serial.print(green);
Serial.print(" Blue: "); Serial.println(blue);
delay(500);
}
3. Kalibrasi Sensor
Untuk hasil yang akurat, lakukan kalibrasi dengan:
- Letakkan objek berwarna di depan sensor.
- Catat nilai RGB untuk warna tertentu (misalnya merah murni, hijau murni).
- Gunakan nilai referensi ini untuk membandingkan dengan objek lain.
Baca juga : Cara Menggunakan Potensiometer Digital dengan Mikrokontroler
Kelebihan TCS3200
1. Akurasi Tinggi dalam Deteksi Warna
Mampu membedakan spektrum warna RGB dengan presisi.
2. Mudah Diintegrasikan
Kompatibel dengan mikrokontroler seperti Arduino, ESP32, dan Raspberry Pi.
3. Konsumsi Daya Rendah
Cocok untuk aplikasi portable atau sistem hemat energi.
4. Harga Terjangkau
Cocok untuk proyek DIY dan pembelajaran.
Kekurangan TCS3200
1. Sensitif terhadap Cahaya Sekitar
Perlu lingkungan pencahayaan yang stabil atau penutup cahaya (optical shield).
2. Membutuhkan Kalibrasi Manual
Harus disesuaikan dengan referensi warna untuk hasil yang akurat.
3. Tidak Cocok untuk Objek Transparan
Warna dari objek transparan atau reflektif sulit dibaca dengan tepat.
Aplikasi Nyata TCS3200
1. Mesin Sorting Warna Otomatis
Digunakan di pabrik untuk memisahkan produk berdasarkan warna, seperti botol plastik atau permen.
2. Robot Line Follower Cerdas
Robot dapat mengikuti garis berwarna di lantai dengan bantuan TCS3200.
3. Alat Bantu untuk Tunanetra
Dikembangkan menjadi alat yang dapat mengidentifikasi warna pakaian atau objek dan mengucapkannya melalui speaker.
4. Sistem Pencahayaan Otomatis
Lampu RGB yang menyesuaikan warna berdasarkan lingkungan sekitar.
Tips Memaksimalkan Penggunaan TCS3200
- Gunakan cahaya putih konstan untuk hasil terbaik.
- Hindari pantulan cahaya berlebihan dengan memberi jarak optimal antara sensor dan objek.
- Lakukan kalibrasi berkala untuk memastikan akurasi.
- Gunakan library khusus seperti TCS3200.h untuk mempermudah pemrograman.
Faktor yang Mempengaruhi Akurasi TCS3200
1. Kondisi Pencahayaan
Sensor ini sangat bergantung pada cahaya yang dipantulkan oleh objek. Jika pencahayaan sekitar terlalu terang atau gelap, hasil pembacaan warna bisa tidak akurat. Solusinya:
- Gunakan LED putih onboard atau tambahkan sumber cahaya eksternal yang stabil.
- Hindari sinar matahari langsung atau lampu berkedip.
- Gunakan diffuser (penyebar cahaya) untuk menghindari pantulan berlebihan.
2. Jarak Sensor dengan Objek
Jarak optimal antara sensor dan objek biasanya 5-10 mm. Jika terlalu jauh:
- Intensitas cahaya yang kembali ke sensor berkurang.
- Warna yang terdeteksi bisa bias karena pengaruh cahaya sekitar.
3. Warna dan Tekstur Objek
- Permukaan mengkilap atau transparan (seperti kaca) dapat memantulkan cahaya secara tidak merata.
- Permukaan gelap menyerap lebih banyak cahaya, sehingga membutuhkan kalibrasi khusus.
Modifikasi Hardware untuk Performa Lebih Baik
1. Penambahan Lens atau Light Shield
- Memasang lensa fokus untuk mengarahkan cahaya lebih baik.
- Membuat casing anti-silau dari bahan opaque (seperti karton hitam).
2. Penggunaan Sumber Cahaya Eksternal
- LED high-CRI (Color Rendering Index >90) untuk reproduksi warna lebih akurat.
- Diffuser panel agar cahaya merata.
3. Pengaturan Frekuensi Scaling yang Tepat
Frekuensi output TCS3200 bisa diatur via pin S0-S1:
- 2% (S0=LOW, S1=HIGH) → Untuk kondisi cahaya rendah.
- 20% (S0=HIGH, S1=LOW) → Default kebanyakan aplikasi.
- 100% (S0=HIGH, S1=HIGH) → Untuk objek berwarna sangat gelap.
Troubleshooting Masalah Umum
1. Output Tidak Stabil
- Pastikan tegangan power stabil (gunakan capacitor 100µF jika perlu).
- Periksa koneksi kabel (kabel longgar menyebabkan noise).
2. Warna Terdeteksi Salah
- Reset kalibrasi dan ulangi proses.
- Pastikan tidak ada bayangan atau refleksi mengganggu.
3. Sensor Tidak Merespon
- Tes dengan voltmeter apakah VCC dan GND terhubung baik.
- Ganti modul jika IC terlalu panas (indikasi kerusakan).
Baca juga : Apa Itu Current Sensor ACS712? Cara Menggunakan dan Membacanya
